Exemples d'Assemblages









Liaison:
Assemblage
Exemples
symbole
Encastrement

- Pièces soudées ou collées

- Assemblage par vis

- Pièces rivetées

- Clavette + Vis

•2D.......

•3D.......

Pivot

- Anneaux élastique

- Montage avec Boulon

•2D.......

•3D.......

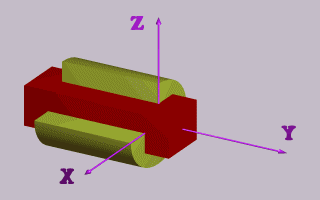

Glissière

- Pied à coulisse

- Limiteur de pression

•2D.......

•3D.......

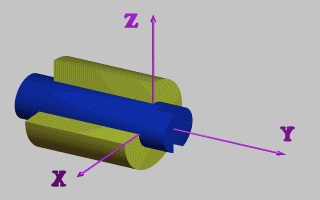

Pivot Glissant

- Piston de vérin

•2D.......

•3D.......

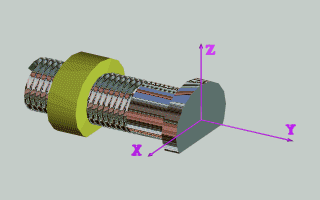

Glissière Hélicoïdale

- vis de manoeuvre

- vis à billes

•2D.......

•3D.......

Sphérique à Doigt

- Ecran d'ordinateur

•2D.......

•3D.......

Sphérique ou Rotule

- Rotule de vérin

•2D.......

•3D.......

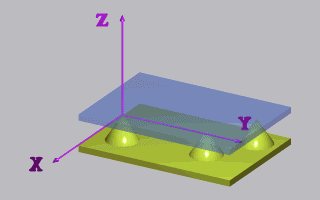

Appui Plan

- Souris sur tapis

•2D.......

•3D.......

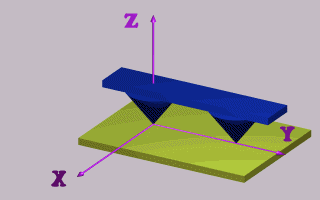

Linéaire Réctiligne

-

•2D.......

•3D.......

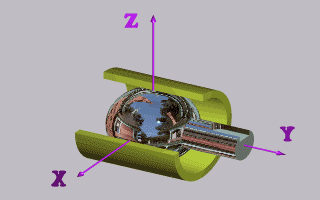

Linéaire annulaire

- Montage de roulement

•2D.......

•3D.......

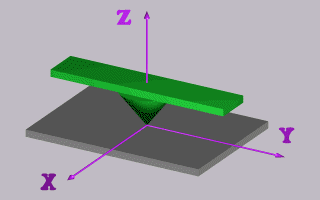

Plan Sphére ou Ponctuelle

-

•2D.......

•3D.......
