3.3. Les butées

Elles ne supportent que des charges axiales mais trés élevées.
Les vitesses de rotation sont limitées à cause de la force centreifuige qui s'exerce sur les billes lors du fonctionnement.
Attention:
La butée à bille ne guide pas l'arbre en rotation et doit donc être utilisée en complément d'un autre moyen de guidage afin de palier à une charge axiale trop importante.
  • Butée plate simple pour des efforts axiaux dans un seul sens
  • Butée à rondelle sphérique qui s'accommode d'un léger déplacement angulaire de l'arbre.
  • Butée double plate ou rondelle sphérique acceptant des efforts axiaux dans les deux sens.


    Butées
    Pour plus de détails
    Clquez ici
    Type de roulements
    Symbole
    Représentation Réelle
    Représentation simplifiée
    Butées simple à billes, à simple effet TA
    Butées double à billes, à double effets TDC

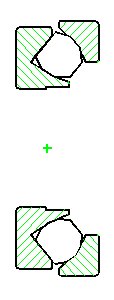

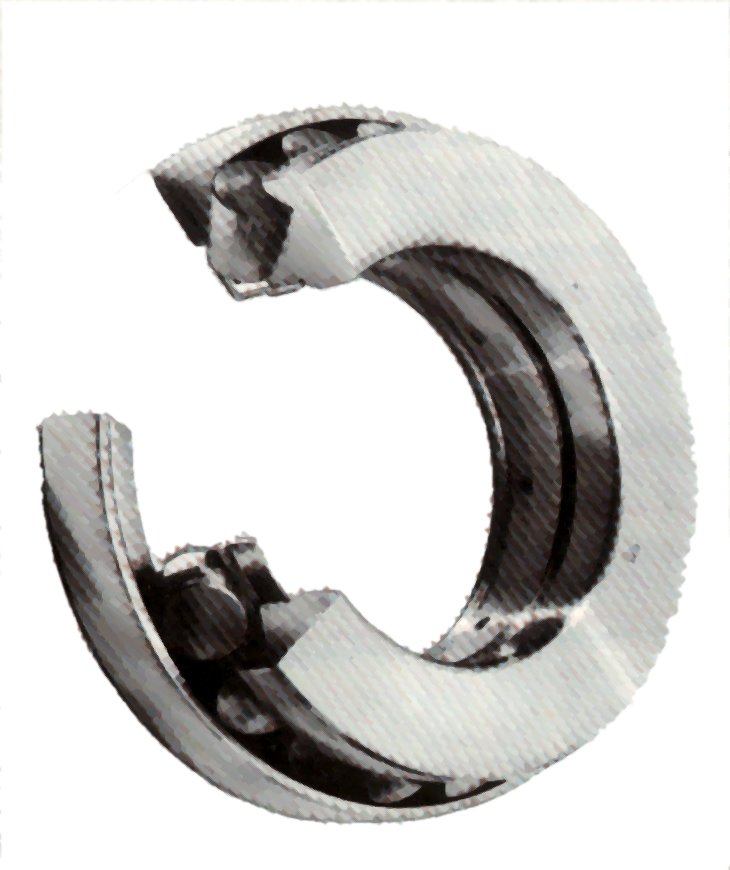

    Butées à rouleau à rotule TS

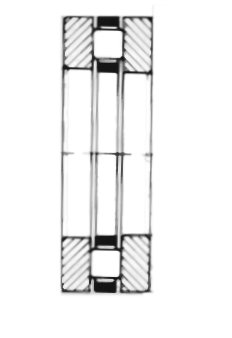

    Butées à aiguilles

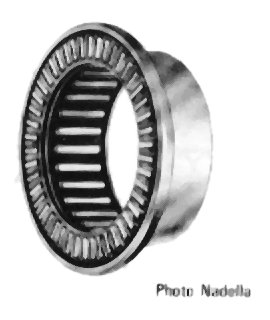

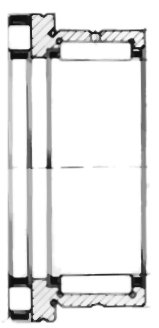

    Roulement combiné RAX

    Retour au texte




    Fevrier 2015 AJT
