3.2. Roulements à rouleaux (ou galets)

Ils supportent des charges plus fortes.

- Roulements à rouleaux cylindriques ne pouvant supporter que des efforts radiaux tout en s'accommodant d'un léger déplacement latéral des deux bagues. Leur montage est facilité grâce à leurs éléments séparables.

- Roulements à rotule sur rouleaux convennant pour les arbres longs fortement chargés radialement et permet un débattement angulaire de la bague intérieure.

- Roulements à galets coniques . Acceptant des charges radiales et axiales importante,mais dans un seul sens. Ils sont généralement monté par paire et en opposition

- Roulements à aiguilles pour des charges radiale seulement et permettant un faible encombrement.

Roulements à rouleaux

Type de roulements	Symbole	Photo	Représentation Réelle	Représentation simplifiée

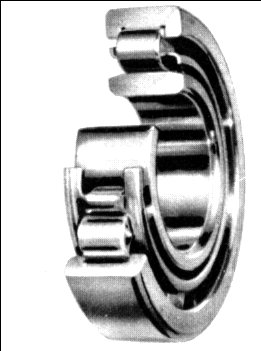

Roulements à 1 rangée de rouleaux cylindriques, bague intérieure sans épaulement, démontable; bague extérieure à deux épaulements RU ou inversemment	RU		RU	RU

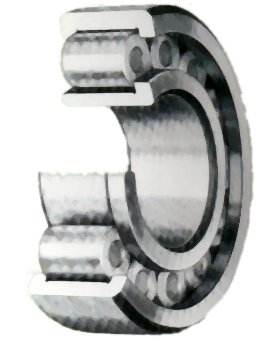

Roulements à 1 rangée de rouleaux cylindriques, bague intérieure avec 1 épaulement, bague extérieure à deux épaulements ou inversemment	RN

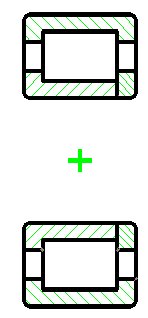

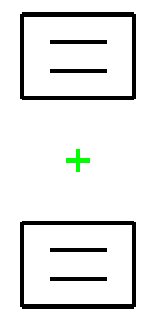

Roulements à 1 rangée de rouleaux cylindriques,à épaulement intérieur RH , à épaulement extérieur RJ	RH RJ	RH	RH	RH

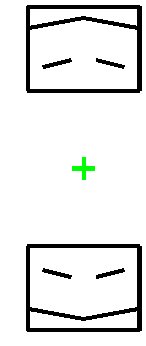

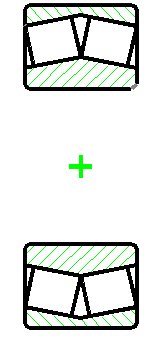

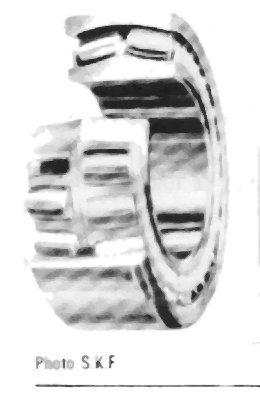

Roulements à rotule ,dans bague ext, 2 rangées de rouleaux à alignement automatique, charges radiales trés importantes, charge axiales modérées.	SC

Retour au texte

Roulements à rouleaux coniques
Pour plus de détails
Clquez ici

Type de roulements	Symbole	Photo	Représentation Réelle	Représentation simplifiée
Roulements à rouleaux coniques	KB

Retour au texte
Montage roulements à Rouleaux coniques

Roulements à aiguilles
Pour plus de détails
Clquez ici

Type de roulements	Symbole	Photo	Représentation Réelle	Représentation simplifiée

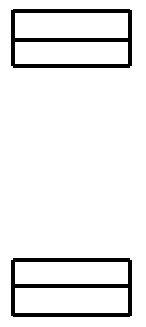

Roulements à rouleaux cylindriques aiguilles	NEA
Cage à aiguilles	NES

Retour au texte

Fevrier 2015 AJT
